ATD5988-内置转换器和过流保护的微特步进电机驱动芯片,替代A4988

发表时间:2022-10-18 15:36

ATD5988-内置转换器和过流保护的微特步进电机驱动芯片
典型应用原理图

产品描述

ATD5988是一款内部集成了译码器的微特步进电机驱动器,能使双极步进电机以全、半、1/41/81/161/32步进模式工作。步进模式由逻辑输入管脚MSx选择。其输出驱动能力达到28V±1.8A

译码器是ATD5988易于使用的关键,通过STEP管脚输入一个脉冲就可以使电机完成一次步进,省去了相序表,高频控制线及复杂的编程接口,使其更适于没有复杂的微处理器或微处理器负担过重的场合。

在步进操作期间,ATD5988的内部电路可以自动的控制其PWM操作工作在快、慢及混合衰减模式。在混合衰减模式下,器件初始经过一段时间的快衰减后,将切换至慢衰减模式直至固定判断时间结束。混合衰减模式控制不但降低了电机工作时产生的噪声,还增加了步进的准确性,同时减小了系统的功耗。

同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括:带迟滞额过热保护、欠压锁定及过流保护。

ATD5988提供带有散热焊盘的QFN28封装,能有效改善散热性能,且是无铅产品,符合环保标准。

产品特点

低导通电阻RDS(ON) 640mΩHS+LS

自动检测并选择电流衰减模式

支持电流慢衰减和混合衰减模式

同步整流功能降低功耗

内部欠压锁定

过流保护

QFN封装

过热关断电路

对地短路保护

负载短路保护

最高支持32细分

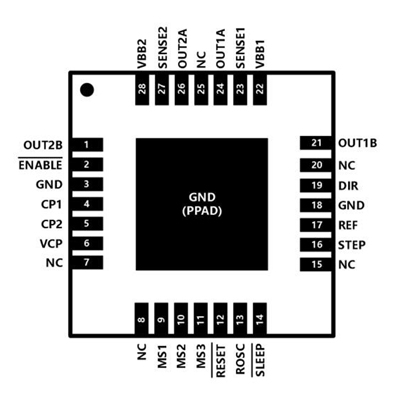

封装形式

QFN28
